Назначение

Взрывозащищенный приемно-контрольный прибор предназначен для организации систем пожарной или охранной сигнализации в помещениях с взрывоопасной средой на различных объектах, трансляции тревожных извещений на ПЦН, оповещения о пожаре и автоматического включения систем пожаротушения, дымоудаления, других устройств пожарной автоматики.

Прибор соответствуют всем требованиям нормативных документов, регламентирующих применение взрывозащищенного электрооборудования с видом взрывозащиты «Искробезопасная электрическая цепь “i”» и имеет маркировку взрывозащиты «[Ехia]IIC».

Прибор осуществляет электропитание извещателей, прием и отображение тревожных извещений от пожарных или охранных извещателей. В искробезопасные шлейфы сигнализации прибора допускается включать взрывозащищенные пожарные извещатели типа «ИД-2» ИБ, «ИДТ-2» ИБ всех исполнений, «МАК-ДМ» ИБ или пассивные электроконтактные извещатели типа «МАК-1» исп.01 ИБ, «МАК-1» исп.011 ИБ, ручной пожарный извещатель ИПР 513-2 «Агат» ИБ (ИПР-СИ-1 ИБ) с маркировкой взрывозащиты «0ЕхiaIIВТ6».

Фотографии

: Внешний вид

: Вид с задней стороны

: Вид с открытой дверцей и аккумулятором

: Вид со снятыми крышками

: Разъёмы подключений

Схемы подключений

: Схема подключения к прибору внешних цепей

: Схема подключения прибора в ШС прибора общепромышленного исполнения для формирования тревожного извещений «Пожар» или «Внимание»

: Схема подключения прибора в ШС прибора общепромышленного исполнения для формирования тревожного извещения

Состав функций

Прибор обеспечивает:

световую и звуковую индикацию принимаемых извещений из каждого ШС или возникновения неисправности в цепи ШС
трансляцию тревожного извещения коммутацией цепей «РТ1»…«РТ2» независимо по каждому ШС
трансляцию неисправности любого из ШС коммутацией цепей «НЕ»
трансляцию извещения «Внимание», принятого из любого ШС, коммутацией цепей «ВН»
контроль и световую индикацию состояния аккумулятора, и, при необходимости, его заряда
световую индикацию наличия напряжения основного источника питания 220 В
коммутацию цепей «ОП» в зависимости от принимаемого тревожного извещения или состояния ШС (по приоритету)

Прибор позволяет:

программировать функцию каждого ШС как охранный или пожарный
включать или отключать каждый ШС

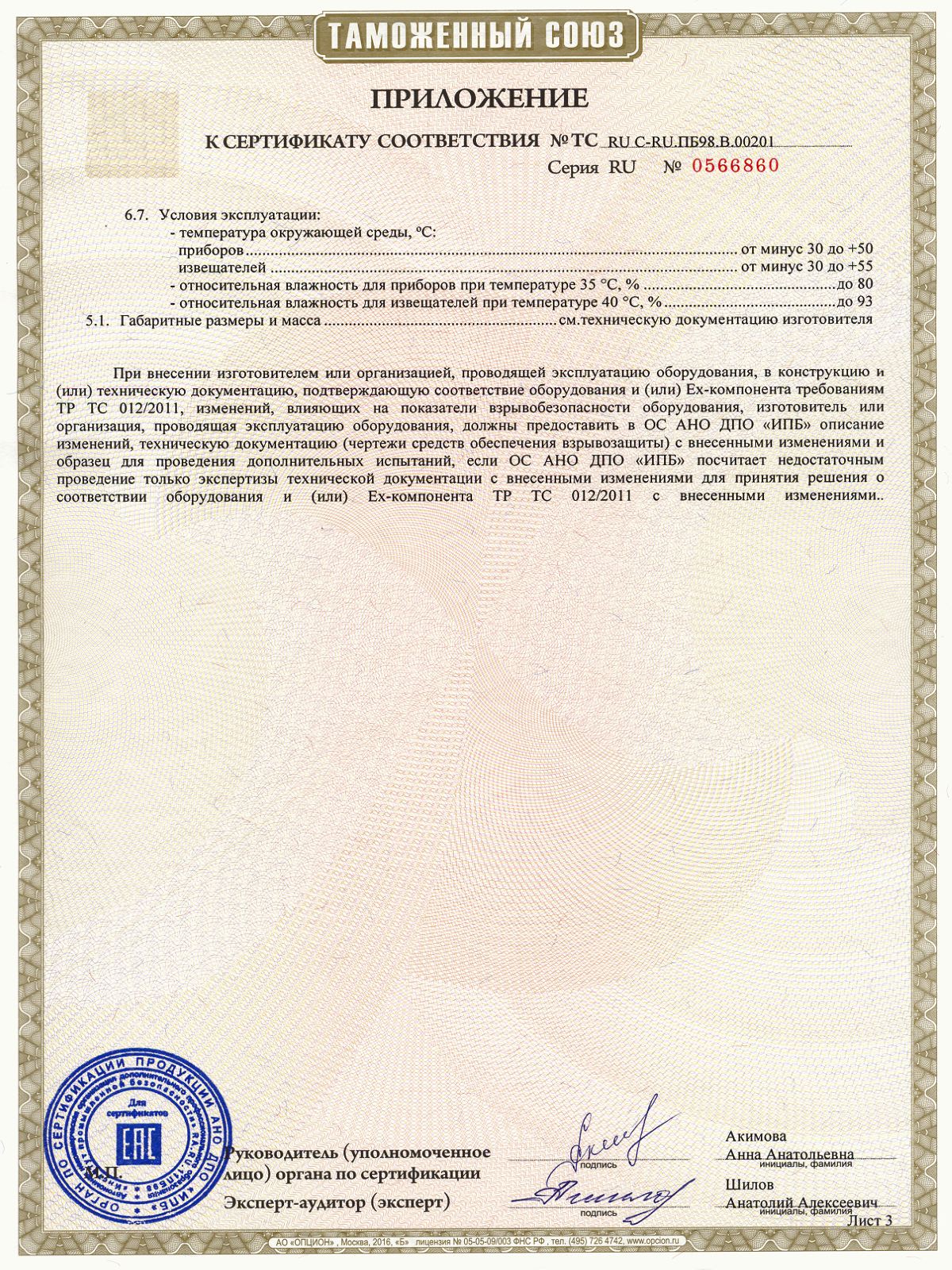

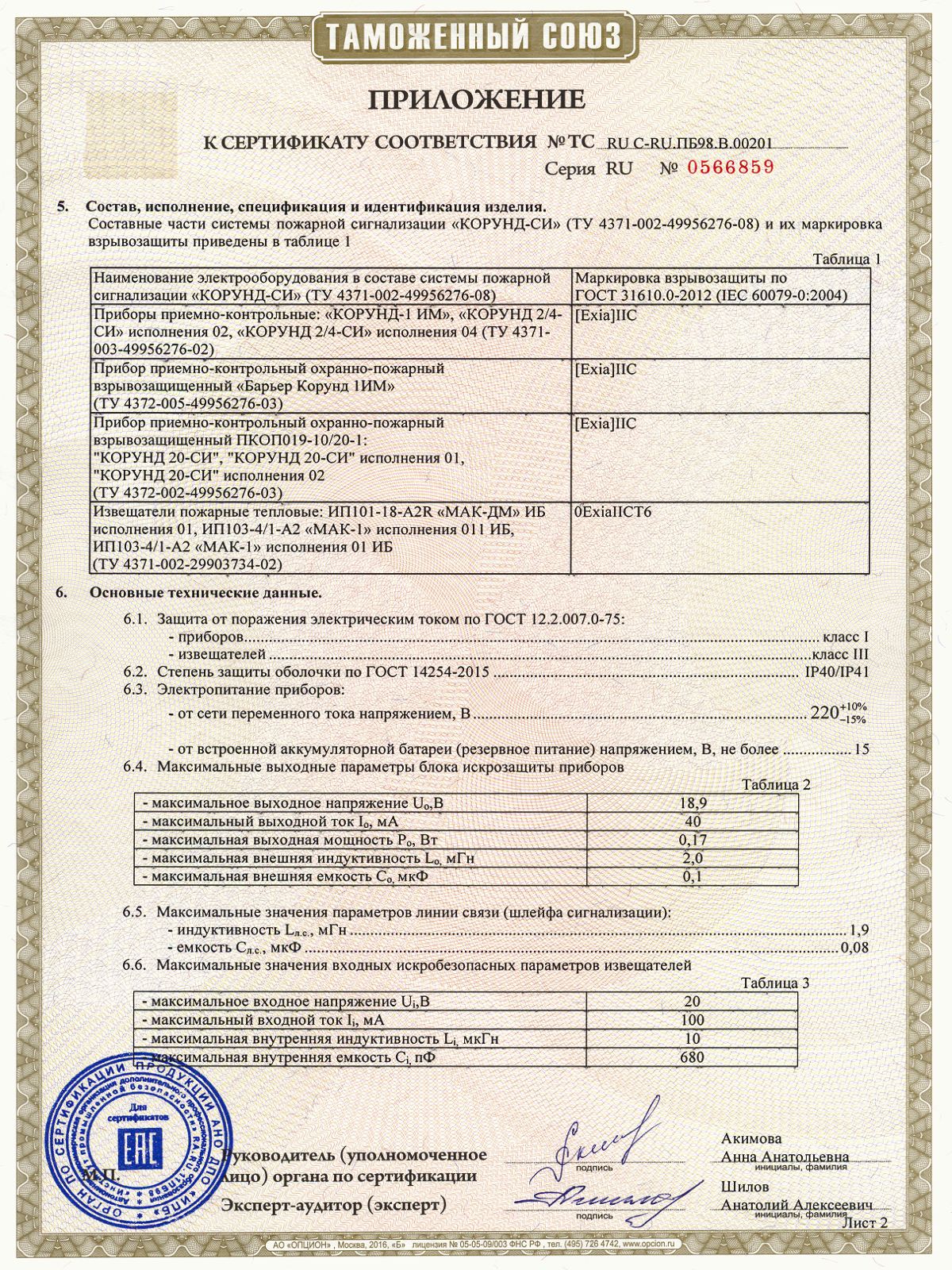

Основные технические характеристики

Количество шлейфов	2
Маркировка взрывозащиты	[Ехia]IIC
Напряжение в шлейфах	10 … 16 В
Максимально допустимый ток в каждом шлейфе	0,6 мА
Напряжение питания от сети переменного тока частотой 50 Гц	187 … 242 В
Напряжение резервного источника питания (аккумуляторная батарея)	10,8 … 13,2 В
Мощность, потребляемая от сети переменного тока 220 В, не более	10 ВА
Потребляемый ток от аккумуляторного резервного питания не более	0,2 А
Коммутируемое выходными контактами реле (напряжение/ток)	12-250 В / 0,1-4,0 А
Габаритные размеры, не более	300 x 210 x 100 мм
Масса, не более	3,5 кг
Диапазон рабочих температур	от минус 30 до +50 °С
Относительная влажность при температуре +35 °С, не более	80%
Степень защиты оболочки прибора по ГОСТ 14254	IP40

Комплектация

Наименование	Кол-во	Примечание
Прибор	1
Механический ключ замка	2
Выносной элемент резистор С1-4-0,25-3,9кОм±5%	2
Руководство по эксплуатации	1
